PERALATAN LAN : KABEL LAN DAN LAN CARD

19.50



PERALATAN LAN : KABEL LAN DAN LAN CARD

PENGADAAN / PENJUALAN / INSTALASI / PEMASANGAN PERALATAN LAN : KABEL LAN DAN LAN CARD






  1. KABEL LAN



A. Pengertian : Apa itu Tentang Kabel LAN ?

Kabel LAN (Local Area Network) adalah media transmisi data fisik yang digunakan untuk menghubungkan perangkat-perangkat komputer dalam satu jaringan lokal. Jaringan lokal ini bisa mencakup area yang kecil seperti sebuah ruangan, atau area yang lebih luas seperti satu gedung kantor.



B. Jenis – Jenis Kabel LAN ?

Setiap jenis kabel memiliki karakteristik, keunggulan, dan penggunaannya masing-masing. Berikut adalah jenis-jenis tentang kabel LAN yang umum digunakan :



1. Kabel UTP (Unshielded Twisted Pair)

Kabel LAN UTP adalah singkatan dari Unshielded Twisted Pair. Ini adalah jenis kabel yang paling umum digunakan untuk membangun jaringan komputer lokal (LAN). “Unshielded” berarti kabel ini tidak memiliki lapisan pelindung logam tambahan, sedangkan “Twisted Pair” mengacu pada pasangan kabel tembaga yang saling melilit.






Kategori Kabel UTP :

  • CAT5E (Category 5 Enhanced):
    • Kecepatan: Hingga 1 Gbps.
    • Frekuensi: 100 MHz.
    • Kegunaan: Digunakan secara luas untuk jaringan ethernet gigabit, telepon, dan aplikasi jaringan dasar lainnya.
    • Keuntungan: Cukup untuk kebutuhan jaringan standar dengan harga terjangkau.



  • CAT6 (Category 6):
    • Kecepatan: Hingga 10 Gbps (pada jarak hingga 55 meter).
    • Frekuensi: 250 MHz.
    • Kegunaan: Digunakan untuk jaringan ethernet berkecepatan tinggi, aplikasi multimedia, dan transfer data dengan bandwidth besar.
    • Keuntungan: Menawarkan performa yang lebih baik dan kecepatan lebih tinggi dibanding CAT5E, dengan sedikit peningkatan biaya.






  • CAT6A (Augmented Category 6):
    • Kecepatan: Hingga 10 Gbps (pada jarak hingga 100 meter).
    • Frekuensi: 500 MHz.
    • Kegunaan: Digunakan dalam jaringan dengan kebutuhan kecepatan sangat tinggi dan instalasi jaringan backbone.
    • Keuntungan: Kemampuan untuk mendukung aplikasi yang memerlukan bandwidth tinggi pada jarak yang lebih panjang.



2. Kabel STP (Shielded Twisted Pair)

Kabel STP mirip dengan kabel UTP, tetapi dengan penambahan lapisan pelindung (shielding) di sekitar setiap pasangan kawat, atau di sekitar semua pasangan kawat secara keseluruhan. Pelindung ini terbuat dari bahan metalik seperti foil atau anyaman kawat tembaga, yang membantu mengurangi interferensi elektromagnetik dari lingkungan sekitar.






Karakteristik:

  • Keuntungan: Lebih tahan terhadap gangguan elektromagnetik dibanding UTP, sehingga cocok untuk lingkungan yang memiliki banyak peralatan elektronik atau sumber gangguan elektromagnetik lainnya.
  • Kerugian: Lebih mahal dan lebih sulit dipasang karena kekakuan tambahan dari lapisan pelindung.



Kategori Kabel STP:

  • CAT6 Shielded: Memiliki pelindung tambahan dibanding CAT6 standar, digunakan dalam instalasi yang memerlukan proteksi ekstra dari interferensi luar.






3. Kabel FTP (Foiled Twisted Pair)

Kabel FTP adalah variasi dari twisted pair yang memiliki lapisan foil di sekitar setiap pasangan kawat, memberikan perlindungan tambahan terhadap interferensi eksternal. Meskipun mirip dengan STP, FTP lebih ringan dan lebih fleksibel.



Karakteristik:

  • Keuntungan: Memberikan perlindungan terhadap interferensi dengan bobot yang lebih ringan dan instalasi yang lebih mudah dibandingkan STP.
  • Kerugian: Kurang tahan terhadap interferensi dibanding STP, tetapi lebih baik daripada UTP.






C. Fungsi Kabel LAN

Fungsi utama dari kabel LAN adalah untuk mentransfer data antar perangkat dalam jaringan lokal. Kabel LAN menghubungkan perangkat-perangkat seperti komputer, printer, dan server dengan switch atau router, yang kemudian menghubungkannya ke jaringan yang lebih besar, seperti internet. Selain itu, kabel LAN juga digunakan untuk:

  • Membangun Jaringan Lokal: Kabel LAN memungkinkan perangkat-perangkat di dalam gedung atau lokasi tertentu untuk saling berkomunikasi dan berbagi sumber daya, seperti file dan printer.
  • Meningkatkan Kecepatan Transfer Data: Dengan menggunakan kabel LAN, terutama yang berkategori tinggi seperti CAT6 atau fiber optic, kecepatan transfer data dapat mencapai gigabit per detik, yang sangat penting untuk aplikasi yang memerlukan bandwidth besar.
  • Mengurangi Latensi: Dibandingkan dengan jaringan nirkabel, kabel LAN umumnya menawarkan latensi yang lebih rendah, yang penting untuk aplikasi real-time seperti game online atau video conferencing.




D. Komponen Kabel LAN

Beberapa komponen kabel LAN yang berperan penting dalam fungsinya sebagai media transmisi data. Komponen utama kabel LAN (Local Area Network) adalah sebagai berikut:

  1. Konduktor (Conductor):
    • Terbuat dari tembaga atau aluminium yang berfungsi untuk mengalirkan sinyal listrik. Pada kabel UTP (Unshielded Twisted Pair), konduktor biasanya berupa kawat tembaga tunggal atau beberapa helai tembaga yang dipilin.



  1. Pasangan Kabel yang Dipilin (Twisted Pairs):
    • Kabel LAN terdiri dari beberapa pasang kabel yang dipilin untuk mengurangi interferensi elektromagnetik. Pada kabel UTP, biasanya terdapat 4 pasang kabel (total 8 kabel) yang dipilin bersama-sama.



  1. Isolasi (Insulation):
    • Setiap konduktor dilapisi dengan bahan isolasi, seperti PVC atau PE (Polyethylene), untuk mencegah korsleting antar konduktor dan melindungi dari gangguan eksternal.



  1. Pelindung (Shielding) (untuk kabel STP/FTP):
    • Beberapa jenis kabel LAN, seperti Shielded Twisted Pair (STP) atau Foiled Twisted Pair (FTP), dilengkapi dengan lapisan pelindung tambahan di sekitar pasangan kabel atau di sekitar keseluruhan kabel. Ini digunakan untuk meminimalisir gangguan elektromagnetik dari lingkungan sekitar.



  1. Jaket Luar (Outer Jacket):
    • Ini adalah lapisan terluar yang melindungi semua komponen di dalamnya. Jaket luar biasanya terbuat dari PVC atau LSZH (Low Smoke Zero Halogen) yang tahan terhadap panas, api, dan kerusakan fisik.



  1. Separator (Pemutus):
    • Beberapa kabel, terutama pada kabel CAT6 dan CAT6a, memiliki separator atau pemutus di dalamnya untuk memisahkan pasangan kabel yang berbeda. Ini membantu mengurangi crosstalk antar pasangan kabel.



  1. Rip Cord:
    • Sebuah tali kecil yang digunakan untuk memudahkan pemotongan jaket luar tanpa merusak kabel di dalamnya.



  1. RJ45 Connector (untuk UTP/STP):
    • Meskipun bukan bagian dari kabel itu sendiri, konektor RJ45 digunakan di ujung kabel LAN untuk menghubungkan kabel ke perangkat jaringan seperti komputer, router, atau switch.



Komponen-komponen ini bersama-sama memastikan bahwa kabel LAN dapat mengirimkan data dengan kecepatan tinggi dan stabilitas yang baik di jaringan komputer.



E. Memilih Kabel LAN yang Tepat

Pemilihan kabel LAN yang tepat sangat penting untuk memastikan kinerja jaringan Anda optimal. Ada beberapa faktor yang perlu dipertimbangkan saat memilih kabel LAN, antara lain:



1. Kategori Kabel (Cat)

  • Cat 5e: Merupakan standar yang paling umum digunakan, cocok untuk jaringan dengan kecepatan hingga 1 Gbps.
  • Cat 6: Menawarkan kinerja yang lebih baik daripada Cat 5e, mendukung kecepatan hingga 10 Gbps dan mengurangi crosstalk.
  • Cat 6a: Versi yang lebih baik dari Cat 6, cocok untuk aplikasi yang membutuhkan bandwidth tinggi dan jarak transmisi yang lebih jauh.
  • Cat 7: Dirancang untuk kecepatan 10 Gbps dan lebih tinggi, serta mengurangi crosstalk dan noise.



Pilih kategori kabel sesuai dengan kebutuhan kecepatan jaringan Anda.



2. Panjang Kabel

  • Aturan Umum: Semakin panjang kabel, semakin besar kemungkinan terjadinya penurunan sinyal.
  • Solusi: Jika jarak terlalu jauh, gunakan switch atau repeater untuk memperkuat sinyal.



3. Lingkungan Penggunaan

  • Indoor: Untuk penggunaan di dalam ruangan, kabel UTP (Unshielded Twisted Pair) sudah cukup.
  • Outdoor: Jika akan digunakan di luar ruangan, pilih kabel STP (Shielded Twisted Pair) atau yang memiliki lapisan pelindung tambahan untuk melindungi dari cuaca dan gangguan eksternal.



4. Kecepatan Transfer Data

  • Sesuaikan dengan perangkat: Pastikan kecepatan kabel sesuai dengan perangkat yang akan dihubungkan.
  • Futurability: Pertimbangkan untuk memilih kabel dengan kategori yang lebih tinggi untuk mengakomodasi peningkatan kecepatan di masa depan.



5. Budget

  • Harga: Harga kabel LAN bervariasi tergantung pada kategori dan panjang kabel.
  • Kualitas: Jangan terlalu tergiur dengan harga murah, pilih produk dari merek terpercaya untuk memastikan kualitas





  1. LAN CARD



Jaringan komputer bukan lagi hal yang asing bagi masyarakat. Mereka yang berada di perkantoran atau di warnet konvensional maupun warnet untuk game online, tentu akrab dengan istilah jaringan komputer.






Di dalam sebuah jaringan komputer, tiap komputer terhubungkan satu sama lain oleh salah satu perangkat jaringan, semisal LAN Card.  Siapapun yang menginginkan fasilitas jaringan komputer dapat memanfaatkan jasa LAN Card ini. Katakanlah jaringan internet, printer jaringan, atau sekedar menghubungkan semua komputer yang ada, anda dapat memanfaatkan keberadaan LAN Card ini.

LAN atau Local Area Network merupakan sejenis jaringan yang menghubungkan dua komputer atau lebih ke suatu jaringan. Untuk memungkinkan terjadinya koneksi sebuah komputer dengan jaringan komputer maka dibutuhkan LAN Card.

Singkat kata, LAN Card sangat akrab keberadaannya dan dapat ditempel di komputer, atau cukup diintegerasikan dengan perangkat keras utama yang ada di komputer. Penjelasan lebih lanjut mengenai pengertian LAN card, fungsi LAN card beserta cara kerjanya bisa anda simak dibawah ini.

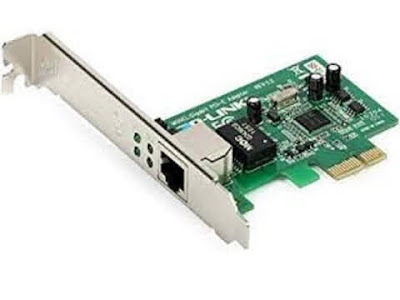

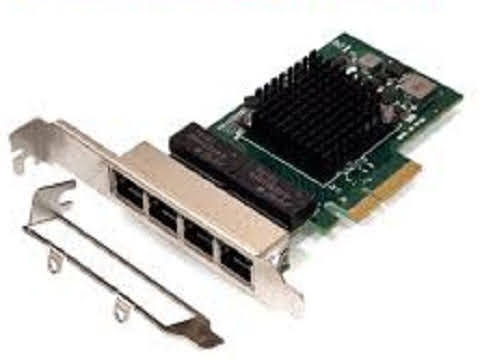

Pengertian LAN Card

NIC (Network Interface Card) atau lebih akrab dipanggil LAN Card merupakan perangkat keras jaringan yang berbentuk seperti kartu, dimana fungsi utamanya adalah menghubungkan dua atau lebih komputer / perangkat komputer guna melakukan pertukaran data.

Perangkat ini dapat dihubungkan dengan jaringan komputer menggunakan alamat MAC. Dengan adanya perangkat ini, setiap komputer bisa terhubung dengan jaringan yang dimaksud. Bentuk LAN Card yang sedemikian itu menjadikannya mirip seperti kartu kredit. Ada beberapa tipe LAN Card yang banyak ditemui, misalnya PCMCIA Card yang dapat digunakan di laptop.

Salah satu hal yang menarik dari LAN Card adalah ada banyak cara untuk menghubungkan LAN Card ke komputer. Ada yang dihubungkan melalui port PCI yang ada di dalam komputer, sementara ada pula yang sudah ‘tertanam’ dalam motherboard komputer.

Bagi pengguna laptop tak perlu khawatir karena laptop generasi terbaru sudah dilengkapi oleh LAN Card yang terintegrasi dan bisa digunakan untuk memenuhi kebutuhan jaringan komputer kabel ataupun nirkabel.

Terkait dengan PCI Card yang ada di dalam PC komputer, di dalamnya terdapat port Ethernet yang merupakan tempat dimana pengguna menaruh kabel jaringan. Satu hal yang perlu dipahami adalah, LAN Card yang kita gunakan menentukan protokol-protokol yang digunakan pada jaringan.



Bentuk port pada LAN Card

Agar dapat melakukan pertukaran data antar komputer, kabel jaringan perlu dihubungkan dengan LAN Card atau Network Interface Card alias NIC. Seperti yang telah disinggung sebelumnya, perangkat ini memungkinkan dua komputer atau lebih tersambung dengan suatu jaringan komputer seperti jaringan rumah atau Internet menggunakan kabel LAN yang dilengkapi oleh konektor RJ-45.

Popularitas dan murahnya harga LAN Card merupakan alasan utama mengapa komputer dewasa ini seakan-akan wajib menjadikan perangkat ini sebagai salah satu komponen utama yang harus terpasang di motherboard.



Fungsi LAN Card

Sebagaimana perangkat komputer lainnya, penemuan LAN Card tak lepas dari keinginan untuk mendapatkan fungsi atau manfaat tertentu, seperti:

  1. Mewujudkan koneksi fisik bagi masing-masing komputer. Keberadaan LAN Card ‘dapat menyatukan’ semua komputer dalam satu jaringan tertentu. Di saat yang sama, LAN Card bekerja dengan cara membukakan ‘pintu’ bagi semua komputer yang ingin dihubungkan dengan jaringan tersebut.
  2. Menyediakan saluran data. LAN Card tak hanya dengan membukakan pintu bagi masing-masing komputer yang terhubung, tapi juga memberi jalan keluar atas aliran data antar komputer.






Cara Kerja LAN Card

Dua atau lebih komputer tidak akan dapat terhubung satu sama lain jika tidak menggunakan perangkat jaringan, semisal LAN Card. Perangkat keras ini menghubungkan tiap komputer ke jaringan dengan menggunakan alamat MAC. Kinerja LAN Card tidak lepas pengaruhnya dari OSI (Open System Interconnectioons). OSI ini merupakan model teoretis di sebuah jaringan komputer, dan terdiri dari 7 lapisan.

Dua lapisan pertama OSI merupakan lapisan fisik dan juga lapisan data link. Masing-masing lapisan OSI memungkinkan lapisan lain untuk tetap independen. Upaya meng-upgrade atau mengganti satu layer tidak akan mempengaruhi independensi lapisan lain. Hal ini berarti bahwa jika ada perangkat yang menggantikan LAN card, elemen komputer lainnya, seperti protokol, tidak akan berubah.

Fungsi data link dari LAN Card lah yang menyediakan fasilitas penerimaan data biner dari jaringan pada tataran perangkat keras. LAN Card dapat mengenali aliran ini dan bahkan mampu memeriksa kesalahan yang ada.

Ketika seorang pengguna komputer yang terhubung dengan jaringan menyalakan komputernya, maka akan terlihat 2 (dua) buah lampu: Satu berwarna hijau, dan satunya lagi berwarna jingga. Lampu jingga akan terus menyala ketika lapisan data link dihubungkan.

Hal ini mengindikasikan bahwa kabel tersebut bekerja, ada jaringan dan terdapat aliran data. Adapun lampu kedua, yakni lampu hijau, akan muncul begitu lapisan berikutnya diaktifkan.






Sebuah LAN Card dapat berkomunikasi satu sama lain dalam satu jaringan komputer jika dalam jaringan tersebut terdapat switch atau jika ada dua atau lebih komputer. Jika komputer di jaringan Anda ingin terhubung satu sama lain, maka komputer-komputer tersebut harus dihubungkan ke sebuah router atau switch yang berada dalam jaringan yang sama.
